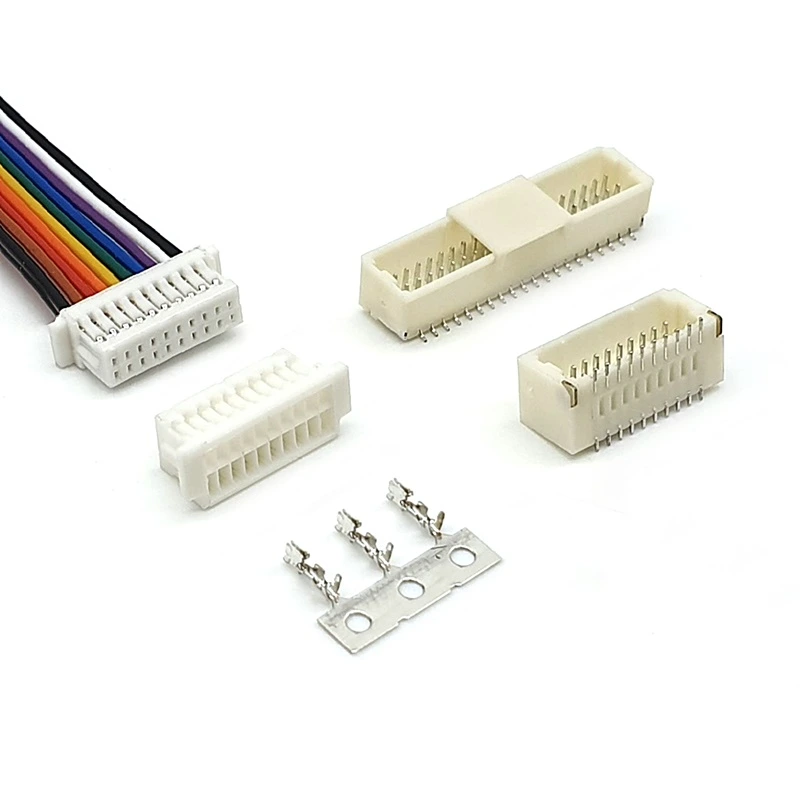

R8400-D Series
1.00mm Wire to Board Connector
| 產品屬性 | 屬性質 |
|---|---|
| 產品編號 | R8400-xxPD-Y |
| 定位數 | 20、30、40、50 Circuits |
| 間距 | 1.00mm (.039") |
| 外殼材料 | PBT, UL 94V-0 |
| 適用線徑 | 28~32 AWG |
| 最大絕緣外徑 | 0.80mm |
| 配對端子 | R8403-PT |
|
對插料件 |

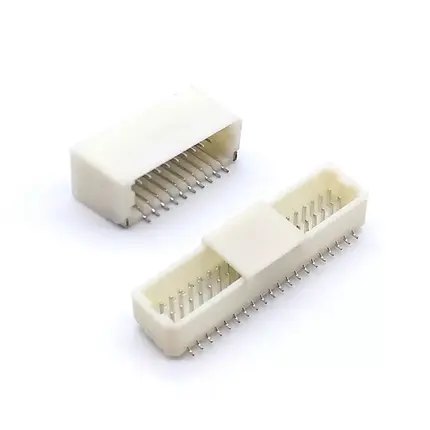

R8401-xxTR-D-N-SMT (90°) R8401-xxTS-D-N-SMT (180°) |
| 相容性 | 替代 JST SHDR 系列連接器 |
| 規格書 | 📄下載產品規格書(PDF) |
電氣特性
| 電器特性 | 測試值 |
|---|---|
| 工作溫度 (Temperature Range) | -25°C~+85°C |
| 額定電流 (Current Rating) | 1A AC/DC |
| 額定電壓 (Voltage Rating) | 50V AC/DC |
| 絕緣耐電壓 (Dielectric Withstand Voltage) | 500V AC/minute |
| 絕緣電阻 (Insulation Resistance) | 100MΩ Min. |
| 接觸電阻 (Contact Resistance) | 0.02Ω Max. |
