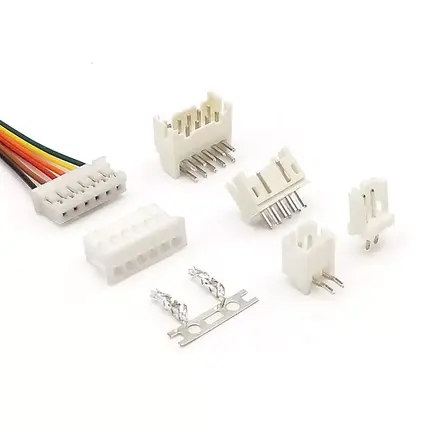

R5500-S Series
2.00mm Wire to Board Connector
| 產品屬性 | 屬性值 |
|---|---|
| 產品編號 | R5500-xxP |
| PIN數 | 02-16 |
| 間距 | 2.00mm (.079") |
| 外殼材料 | Nylon66, UL 94V-0 |
| 適用線徑 | 26-30 AWG |
| 最大絕緣外徑 | 1.40mm |
| 配對端子 | R5503-PT |

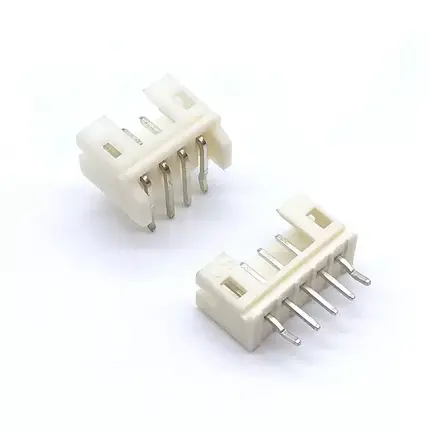

| 對插料件 | R5501-xxTR/S (90°/180°)

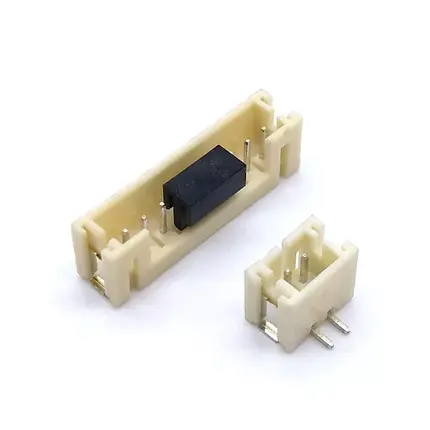

R5501-xxTR/S-SMT (SMT, 90°/180°) |
| 相容性 | 替代 JST PHR 系列連接器 |
| 規格書 | 📄 下載產品規格書(PDF) |
電氣特性
| 電氣特性 | 測試值 |
|---|---|
| 使用溫度範圍 (Temperature Range) | -25°C~+85°C |
| 額定電流 (Current Rating) | 2A |
| 額定電壓 (Voltage Rating) | 100V AC |
| 絕緣耐電壓 (Dielectric Withstand Voltage) | 800V AC/minute |
| 絕緣電阻 (Insulation Resistance) | 1000MΩ Min. |
| 接觸電阻 (Contact Resistance) | 0.02Ω Max. |
