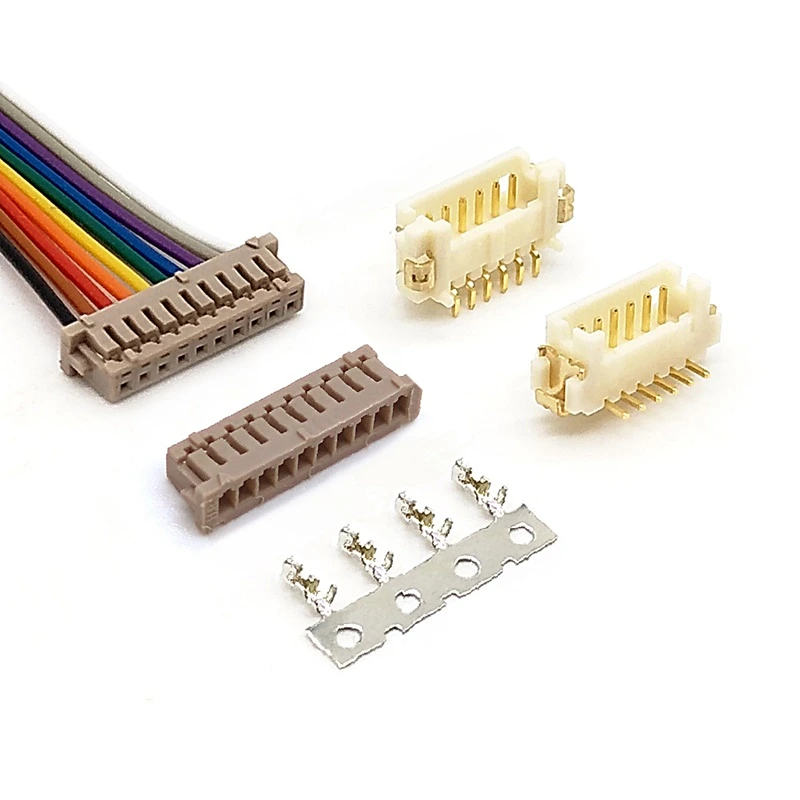

R6530-S Series
1.25mm Wire to Board Connector
| 產品屬性 | 屬性值 |
|---|---|
| 產品編號 | R6530-xxPS |
| PIN數 | 02-15 |
| 間距 | 1.25mm (.049”) |
| 外殼材料 | Nylon 66, UL 94V-0 |
| 適用線徑 | 28-32 AWG |
| 最大絕緣外徑 | 1.00mm |
| 配對端子 | R6533-PT / R6533-PG |
| 對插料件 | R6531-xxGR-S-Y-SMT-R (SMT, 90°) R6531-xxGS-S-Y-SMT-R (SMT, 180°) |
| 相容性 | 替代 HIROSE DF13 系列連接器 |
| 規格書 | 📄 下載產品規格書(PDF) |
電氣特性
| 電氣特性 | 測試值 |
|---|---|
| 使用溫度範圍 (Temperature Range) | -25°C~+85°C |
| 額定電流 (Current Rating) | 1A |
| 額定電壓 (Voltage Rating) | 150V AC |
| 絕緣耐電壓 (Dielectric Withstand Voltage) | 500V AC/minute |
| 絕緣電阻 (Insulation Resistance) | 500MΩ Min. |
| 接觸電阻 (Contact Resistance) | 0.03Ω Max. |
